Mótar AC vs Mótar DC: Príomhdhifríochtaí, Conas a Oibríonn siad & Conas Roghnú

Mótar AC agus Mótar DC : An Croí-Difríocht

An bunúsacha difríocht idir mótair leictreacha AC agus DC Is é an cineál srutha leictrigh gach ceann acu deartha chun uainíocht mheicniúil a dhéanamh. Mótair AC rith ar sruth ailtéarnach — soláthar a aisiompaíonn polaraíocht ag minicíocht sheasta (50 Hz nó 60 Hz ag brath ar chaighdeán na greille). Mótair DC reáchtáil ar sruth díreach, áit a bhfuil voltas agus sruth ag sreabhadh go leanúnach i dtreo amháin. Tiomáineann an t-idirdhealú aonair seo i soláthar cumhachta gach difríocht iartheachtacha i dtógáil mótair, modh rialaithe luais, riachtanas cothabhála, agus oiriúnacht iarratais.

Cloíonn an dá chineál mótair leis an mbunphrionsabal céanna — dlí fórsa Lorentz, a shonraíonn go mbíonn fórsa ingearach leis an treo reatha agus le treo an réimse araon ag seoltóir sruth-iompróra a chuirtear i réimse maighnéadach. Iarmhairt dhíreach ar an bhfórsa seo ag gníomhú thar bearna idir comhpháirteanna seasta agus rothlacha is ea an chasmhóimint a casadh an rótar. Cad atá difriúil idir Mótair leictreacha AC agus DC is é an chaoi a gcruthaítear an réimse maighnéadach, conas a chothaítear é, agus an chaoi a n-idirghníomhaíonn sé le foirceannadh an rótair le himeacht ama.

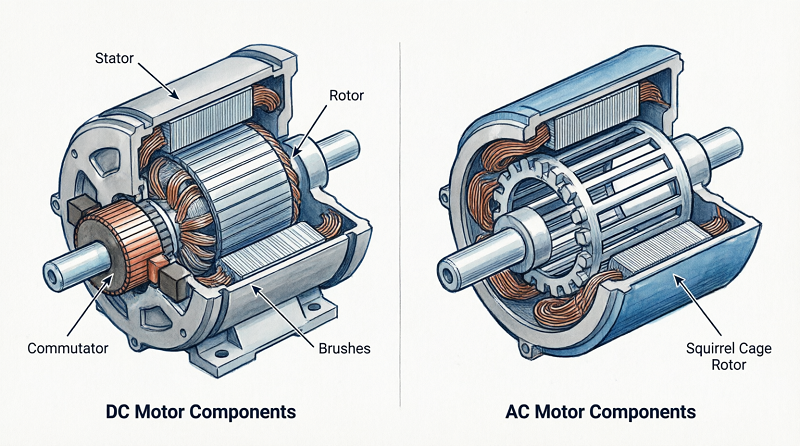

Conas a Oibríonn Mótair AC

Mótair leictreacha AC réimse maighnéadach rothlach a ghiniúint sa statóir — an cóimeáil sheachtrach chónaitheach — trí shruth ailtéarnach a sholáthar do thochras dáilte eagraithe timpeall ar an tollán stator. I mótar ionduchtaithe trí phas, díláithrítear na trí chéim 120 ° óna chéile sa spás agus san am araon, ag táirgeadh réimse a rothlaíonn go leanúnach ar luas sioncrónach. Déanann an réimse rothlach seo sruth sna seoltóirí rótar a aslú trí ionduchtú leictreamaighnéadach; cruthaíonn an sruth ionduchtach a réimse maighnéadach féin, agus táirgeann an t-idirghníomhú idir an dá réimse an chasmhóimint.

Rótar mótair ionduchtaithe caighean iora - an leagan is mó a úsáidtear de mótair AC leictreacha ar fud an domhain — níl aon foirceannadh, aon scuaba, agus aon naisc leictreacha seachtracha. Déantar na barraí rotor a ghearrchiorcad ag gach ceann ag fáinní deiridh seoltaí, agus sreabhann an sruth trí iad trí ionduchtú amháin. Déanann an tógáil seo mótair AC cage iora thar a bheith láidir: níl aon chodanna teagmhála ag caitheamh seachas na imthacaí, agus is féidir leis an mótar a bheith ag rith go leanúnach ar feadh blianta i dtimpeallachtaí deannaigh, fliuch nó creathadh trom le cothabháil íosta.

Feidhmíonn mótair shioncrónacha AC ar phrionsabal gaolmhar ach ar leith: déantar an rótar a mhaighnéadú — le buanmhaighnéid nó le foirceannadh páirce sceite leithleach — agus glasann sé ar aon dul le réimse an statóra rothlaithe, ag rith ar luas sioncronach gan aird ar ualach (laistigh den teorainn chasmhóiminte tarraingthe amach). Úsáidtear mótair shioncrónacha nuair a bhíonn gá le comhsheasmhacht beacht luais, lena n-áirítear in innealra teicstíle, muilte páipéir, agus córais chaidéalaithe beachta.

Conas a Oibríonn Mótair DC

I brushed traidisiúnta Mótar DC , táirgeann an statóir réimse maighnéadach seasta — ó mhaighnéid bhuana nó ó thochras páirce arna bhfuinneamh ag DC. Iompraíonn an rótar, ar a dtugtar an armature, seoltóirí créachta atá nasctha le cómhalartán deighilte. Coinníonn scuaba carbóin teagmháil leictreach sleamhnáin leis an gcómhalartán, ag aistriú treo an tsrutha trí chorna armature comhleanúnacha de réir mar a chasann an rótar. Cinntíonn an t-iomrá meicniúil seo go sreabhann an sruth armature i gcónaí sa treo a chothaíonn an chasmhóimint sa treo rothlach céanna, beag beann ar shuíomh an rótair.

Is é an comhéadan cómhalartán-scuab an difríocht struchtúrach sainmhínithe idir mótair DC brushed agus Mótair AC . Cumasaíonn sé rialú luais simplí — laghdaítear an voltas soláthair nó laghdaítear an luas go díreach leis an sruth armature — ach tugtar isteach oibleagáidí cothabhála. Caitheann scuaba de réir a chéile, rud a ghineann deannach carbóin agus a éilíonn cigireacht agus athsholáthar tréimhsiúil. Ag luasanna ard nó i dtimpeallachtaí deannaigh, luasghéaraíonn caitheamh scuab go suntasach. In iarratais ina bhfuil rochtain chothabhála deacair nó inar ábhar imní é éilliú, is míbhuntáiste cinntitheach é seo.

Cuireann mótair DC gan scuab (BLDC) deireadh leis an gcómhalartán go hiomlán, agus cuireann siad cómhalartán leictreonach in ionad an lasc meicniúil trí rialtóir tiomnaithe a dhéanann monatóireacht ar shuíomh an rótair trí bhraiteoirí Halla-éifeachta nó braiteadh cúl-EMF agus a lascraíonn sruth trí na foirceannadh statóra in ord. Comhcheanglaíonn mótair BLDC solúbthacht luas-rialaithe na ndearaí DC traidisiúnta le simplíocht mheicniúil mhótair ionduchtaithe AC, agus tá siad anois ar an rogha ceannasach in iarratais ó lucht leanúna fuaraithe ríomhairí agus tiomántáin tarraingthe feithiclí leictreacha go córais servo tionsclaíochta agus tiomáint drone.

Mótar Leictreach AC vs DC: Comparáid Taobh le Taobh

Tugann an tábla thíos achoimre ar an bpríomhoide difríochtaí idir mótair AC agus DC trasna na bparaiméadar sonraíochta is ábhartha do chinntí soláthair tionsclaíochta agus tráchtála.

Rialú Luas: An Difríocht Phraiticiúil idir Mótair Leictreacha AC agus DC

Is é rialú luais nuair a bhíonn an difríocht idir mótair leictreacha AC agus DC éiríonn an suntas oibriúcháin. I mótar DC brushed, tá an luas comhréireach go díreach le voltas armature agus comhréireach go contrártha le flosc páirce - trí athróg a choigeartú le rheostat simplí nó le rialtóir PWM táirgeann éagsúlacht luais réidh, raon leathan. Rinne sé seo mótair DC mar an rogha réamhshocraithe do thiomáineann tionsclaíocha luas athraitheach ar feadh cuid mhór den 20ú haois, go háirithe in iarratais ar nós muilte rollta, meaisíní páipéir, agus ardaitheoirí craein nuair a bhí gá le luas a choigeartú go leanúnach faoi ualach.

D'athraigh teacht na dtiomántán minicíochta athróg atá iontaofa, cost-éifeachtach (VFDanna) go bunúsach staid iomaíoch Chonradh na Gaeilge Mótair AC and DC motors in iarratais ar luas athraitheach. Tiontaíonn VFD an príomhlíonra ar mhinicíocht sheasta go aschur minicíochta inathraithe, voltais inathraithe, rud a ligeann do mhótar ionduchtaithe AC rith ar aon luas thar raon leathan — go hiondúil 10% go 120% den luas rátáilte — le rialú iomlán ar chasmhóiminte. Cuireann VFDanna nua-aimseartha i bhfeidhm halgartaim rialaithe veicteora nó rialaithe chasmhóiminte díreach (DTC) a sholáthraíonn freagairt dhinimiciúil atá inchomparáide le tiomáint DC, rud a chuireann deireadh leis an mbunbhuntáiste feidhmíochta a bhí ag córais DC roimhe seo.

An impleacht phraiticiúil is é sin, i gcás suiteálacha tionsclaíochta nua luas seasta nó luas athraitheach a tharraingíonn ó sholáthar AC trí phas, mótar ionduchtaithe AC rátáil IE3 nó IE4 le VFD beagnach i gcónaí ar an rogha is fearr ó thaobh na heacnamaíochta agus na teicneolaíochta de. Is iad na daingnithe atá fágtha ag an mótar DC ná trealamh soghluaiste faoi thiomáint ceallraí (áit a bhfuil an soláthar DC go bunúsach), feidhmchláir a éilíonn an chasmhóimint tosaigh an-ard ag voltais soláthair íseal, agus áiseanna oidhreachta nuair a dhéanann bonneagar DC atá ann cheana féin costas iarfheistiú.

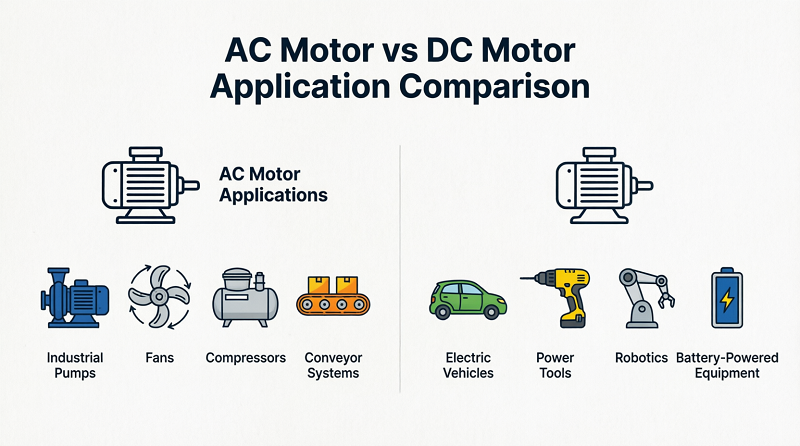

Roghnú Idir Mótair AC agus DC: Creat Cinnidh atá Tiomanta ag Feidhmchlár

Níl aon chineál mótair amháin níos fearr go huilíoch. An rogha ceart idir Mótair leictreacha AC DC ag brath ar éilimh shonracha an iarratais, an soláthar cumhachta atá ar fáil, an timpeallacht chothabhála, agus an costas iomlán úinéireachta thar shaol seirbhíse an dearadh.

Roghnaigh mótar ionduchtaithe AC nuair:

• Tarraingíonn an tsuiteáil ó phríomhsholáthar AC aon phas nó trí phas caighdeánach.
• Tá an timthriall dleachta leanúnach nó beagnach leanúnach agus tá an timpeallacht gharbh, fliuch, dusty nó pléascach - cuireann tógáil gan scuab deireadh le riosca adhainte ó stua scuab.
• Sáraíonn an t-aschur cumhachta 50 kW, áit a dtugann mótair ionduchtaithe AC buntáistí suntasacha costais agus éifeachtúlachta thar dearaí DC comhionann.
• Tá rochtain íosta cothabhála ar fáil — lucht leanúna HVAC, caidéil, comhbhrúiteoirí, agus tiomántáin iompair in áiteanna iargúlta nó in áiteanna a bhfuil rochtain deacair orthu.

Roghnaigh mótar DC brushed nuair:

• Tá an feidhmchlár faoi thiomáint ceallraí agus ísealvoltais - uirlisí cumhachta, fearais bheaga, gabhálais feithicleacha, agus róbataic chaitheamh aimsire.
• Tá gá le chasmhóiminte tosaigh an-ard i gcoibhneas le méid an mhótair agus tá an timthriall dualgas uaineach.
• Tá srian ar bhuiséad an leictreonaic rialaithe - tá rialtóir PWM simplí i bhfad níos saoire ná tiománaí VFD nó BLDC.

Roghnaigh mótar DC gan scuab nuair:

• Éilíonn an feidhmchlár ardéifeachtúlacht, dlús ardchumhachta, agus saol seirbhíse fada i bhfoirm dhlúthfhachtóir - feithiclí leictreacha, drones, feistí leighis, agus córais servo beachtas.
• Ní mór luas agus suíomh a rialú le cruinneas ard thar raon leathan dinimiciúil.
• Tá cothabháil neamhphraiticiúil ach tá iontaofacht ríthábhachtach - cuireann easpa scuaba agus cómhalartán deireadh leis an modh teipe is coitianta i mótair DC.

Go praiticiúil, an teorainn idir Mótair AC and DC motors tá sé doiléir go mór de réir mar a tháinig an leictreonaic cumhachta in aibíocht. Tá mótar BLDC atá tiomáinte ag inverter trí phas sofaisticiúla do-aitheanta go leictreach ó mhótar buan-mhaighnéad sioncronach AC — is féidir na crua-earraí céanna a rangú mar ceachtar acu, ag brath ar an algartam rialaithe a chuirtear i bhfeidhm. Is é an rud is tábhachtaí ar deireadh ná an seachadann an córas tiomána mótair iomlán an tréith luas chasmhóiminte, éifeachtúlacht, iontaofacht, agus costas iomlán úinéireachta don spriocfheidhmchlár.
